Línea de Subtransmisión Propicia – Santas Vainas a 69 Kv

Published by pileggi at
Categories
  • Date15 mayo, 2017

Detalle de trabajos:

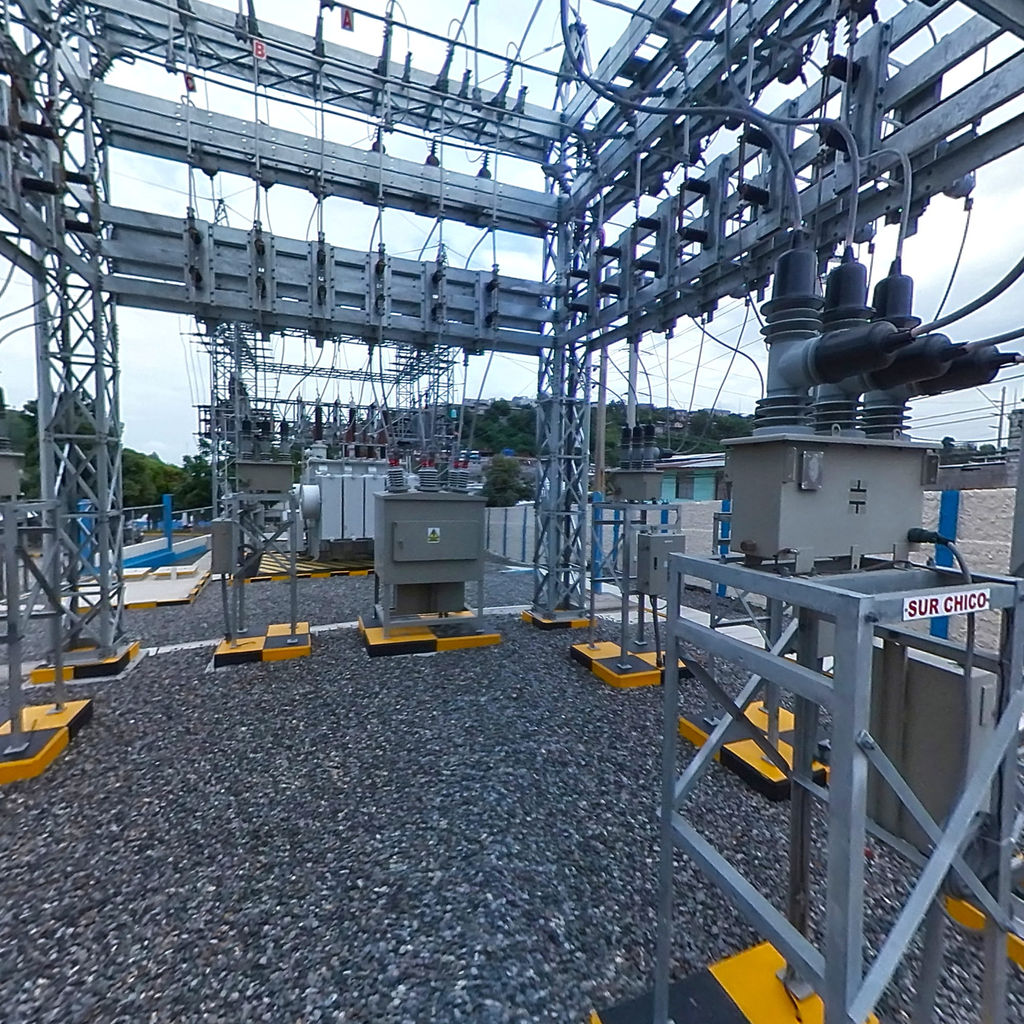

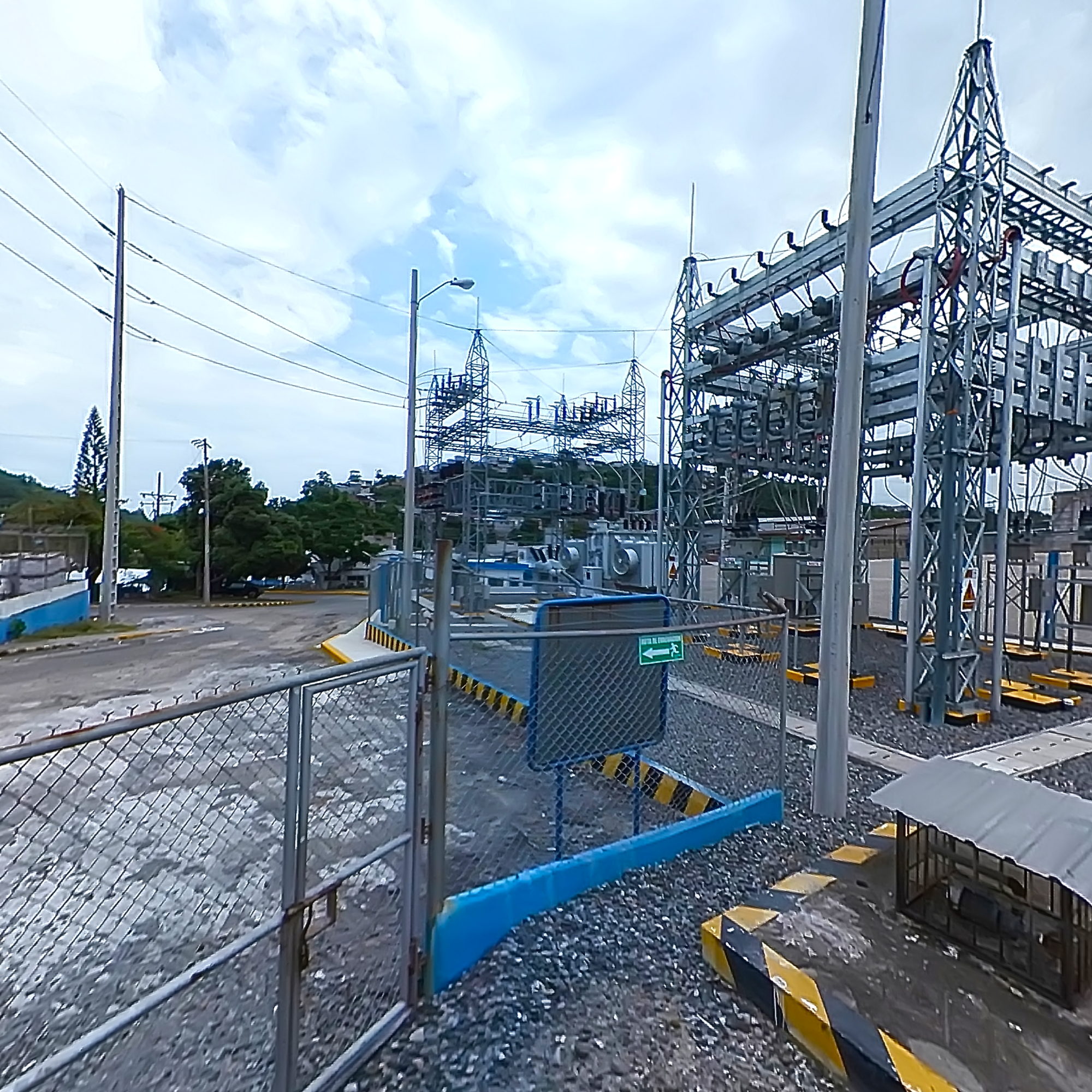

 Construcción Subestación Eléctrica 69 kV Santas Vainas
  • Instalación de malla de tierra de Subestación 69 kV Santa Vainas.
  • Construcción de bases de hormigón para Estructura Metálica (Pórtico 69 kV) de Subestación Santas Vainas.
  • Construcción de bases de hormigón para Interruptores de Subestación Santas Vainas.
  • Construcción de Canaletas de Hormigón para cables de control y protección de Equipos hasta Cuarto de Control de Subestación Santas Vainas.
  • Montaje de Estructura Metálica (Pórtico 69 kV) 11 ton, 4 bahías, 15 metros de altura.
  • Montaje de Interruptores Tanque Muerto 69 kV, 2000A para Bahía La Propicia y Bahía Las Palmas.
  • Montaje de juego de 3 Transformadores de Potencial 69kV
  • Montaje de juego de 3 Pararrayos 60kV, tipo estación con contador de descarga para Bahía La Propicia y Bahía Las Palmas.
  • Montaje de Seccionadores 69 kV Tripolares mando manual, sin puesta a tierra para by pass de Bahía La Propicia y Bahía Las Palmas.
  • Montaje de Seccionadores 69 kV Tripolares mando motorizado, con puesta a tierra para maniobras de Interruptores de Bahía La Propicia y Bahía Las Palmas
  • Instalación de Cables de Control de Equipos de Protección de Subestación Santas Vainas a Tableros de Control y Protección en cuarto de control.

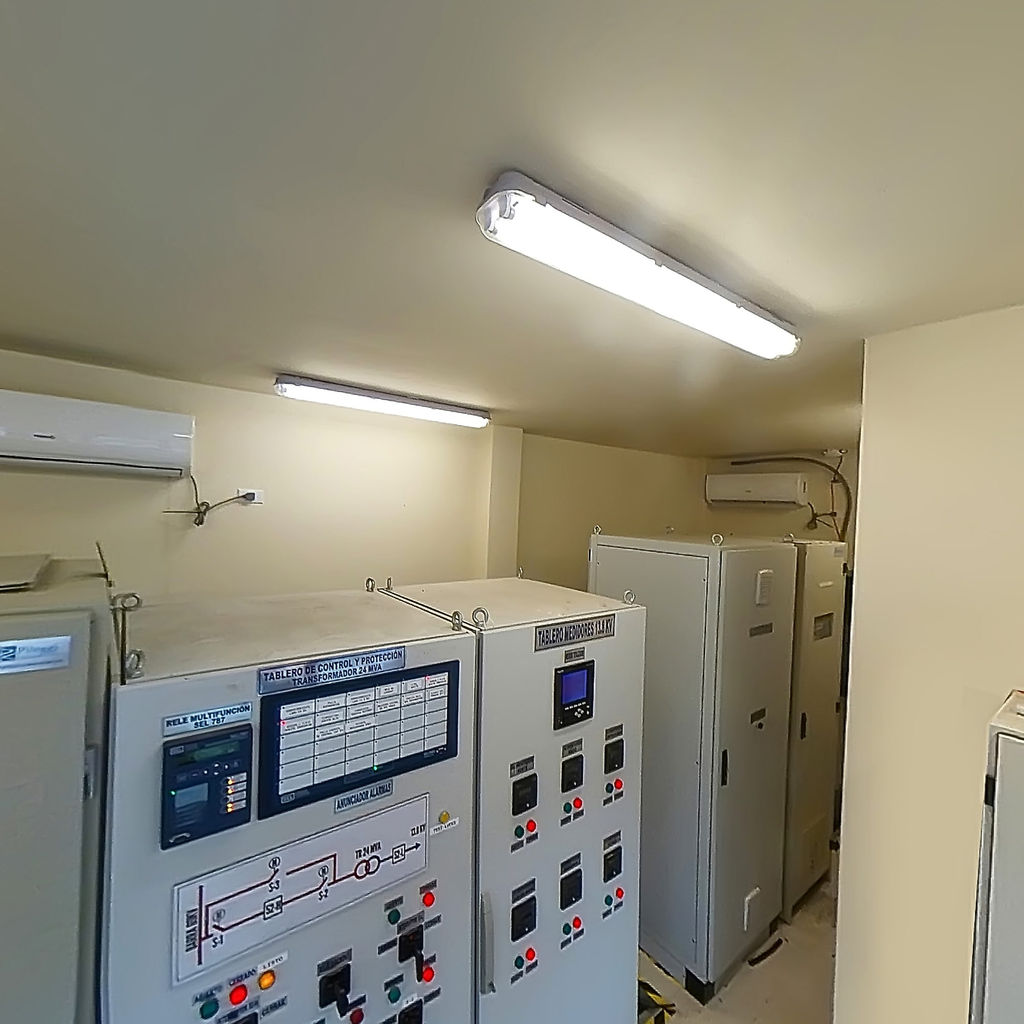

  • Montaje de Tableros de Control, Medición y Protección de Bahía La Propicia y Bahía Las Palmas en el cuarto de control de la subestación santas vainas.
  • Montaje de Rack de Comunicaciones con ODF, Switch, SFP, Patch Panel y sus respectivos pigtails para fusionar el cable OPGW al ODF y patch cord para conectar a los SFPs del switch.
  • Pruebas de Interruptores, Seccionadores y puesta en marcha. Inyección secundaria de corriente en relés de protección. Verificación de TC y TP.

    • Construcción de Línea de Subtransmisión Propicia - Santas Vainas
  • Replanteo de Línea de Subtransmision.
  • Construcción de Bases en Hormigón Armado para Postes de Hormigón Rectangulares Autosoportados de 21 metros de diferentes resistencias.
  • Construcción de Bases de Hormigón Armado para Torres Metálicas de 21 metros.
  • Desbroce de faja de servidumbre de la línea de subtransmision.
  • Izaje de 74 Postes de Hormigón Rectangulares Autosoportados de 21 metros de diferentes resistencias.
  • Montaje de 4 Torres Metálicas Galvanizadas 21 metros, Tipo A60 y A90, 4 Patas.
  • Armado de 63 Estructuras Trifásicas Suspensión/Pasantes y 34 Estructuras Retención en postes de hormigón nuevos y existentes y torres de acero nuevas.
  • Tendido de 7 km de Conductor 500 MCM ACAR (fases) & OPGW (hilo de guarda).
  • Pruebas de Resistencia de Aislamiento de la Línea de subtransmision 69 kV.
  • Pruebas de OTDR a cable OPGW- 24hilos.
  • Interconexión y energización de la línea de subtransmision 69 kV.

    • Cliente:

    CNEL EP – Unidad de Negocio Esmeraldas

    Fecha de terminación:

    Junio de 2016

    Longitud de la línea:

    7 km

    Monto ejecutado:

    $1.596.708,73
